Technische Daten des Monitoring-System mit 1-Wire-Sensor-Technology und PoE: ENVIROMUX-1WP von NTI

Lieferumfang des IP Umwelt- und Sicherheitsüberwachungssystems ENVOROMUX-1WP

• 1x NTI ENVIROMUX-1WP: Umgebungs-Überwachungssystem für bis zu 24 1-Draht-Sensoren - mit Power over Ethernet (Gerät zur Überwachung und Verwaltung von Umwelt- und Sicherheitsbedingungen über IP mit PoE)

Diese Überwachungseinheit wird gerne bei Serverschrank klimatisiert eingesetzt

Features des Umwelt-Monitoring-Systems mit 1-Draht-Technologie ENVIROMUX-1WP von NTI auf einen Blick

• Überwachung und Verwaltung von Umwelt- und Sicherheitsbedingungen über IP.
• Umfangreiche Sensorunterstützung:
  • 2x digitale Eingänge für Schließkontakte.

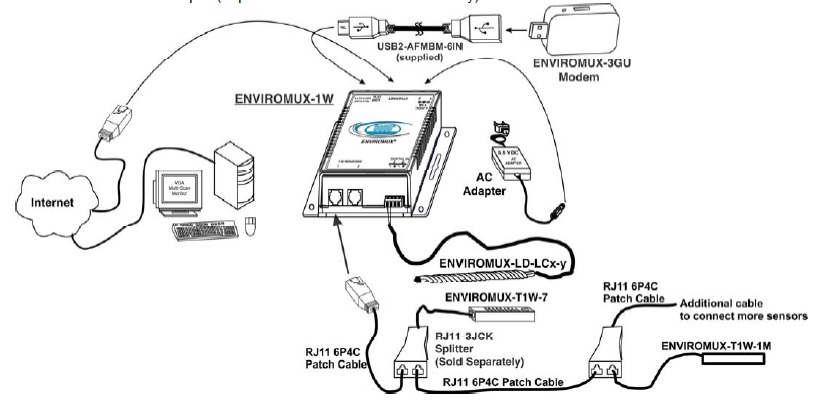

  • 2x RJ11 6P4C Stecker für die Kaskadierung von 1-Draht-Temperatur, -Feuchte, -Taupunkt, -Thermoelement oder -Digitaleingang Ereiterungen — in beliebiger Kombination.
    • Bis zu 24 Temperatur-, K-Typ Thermoelement- oder alle anderen 1-Draht-Sensoren können an die beiden RJ11-Anschlüsse angeschlossen werden.
    • Bis zu 8 Temperatur-, Feuchte- und Taupunkt- 1-Draht-Kombi-Sensoren können an die beiden RJ11-Anschlüsse angeschlossen werden. Jede Kombisensor für Temperatur-, Feuchte- und Taupunkt entspricht dabei 3 Single-Sensoren.
    • Bis zu 12 ENVIROMUX-DI2-1W digitale Eingangs-Erweiterungen können an die beiden RJ11-Steckverbinder angeschlossen werden, so dass maximal 24 zusätzliche digitale Eingänge ermöglicht werden. Jede ENVIROMUX-DI2-1W entspricht dabei 2 Einzelsensoren.
    • Die maximale Kabellänge an jedem Stecker kann bis zu 183 m (600 ft) betragen (abhängig von der Konfiguration und Anzahl der angeschlossenen Sensoren).
    • Verwenden Sie einen RJ11 Splitter (NTI RJ11-3JCK) zur Kaskadierung der 1-Draht-Sensoren (separat erhältlich).
• Alle ENVIROMUX-1W(P)-Sensoren sind Hot-Plug fähig:
  Die Sensoren werden automatisch beim Einschalten der ENVIROMUX-1WP erkannt. Zudem können neue Sensoren über den "Detect Devices" -Buttons auf der Übersichtsseite erkannt und hinzugefügt werden.
• Alle angeschlossenen Sensoren werden - nach erfolgreichem LogIn - übersichtlich auf einer über den Webbrowser erreichbaren Seite dargestellt.
• Überwachung (Monitoring via Ping) von bis zu 4 IP-Netzwerk-Geräte - Warnungen werden gesendet, wenn die Geräte nicht (mehr) reagieren.
• Video-Live-Stream: Unterstützt bis zu 4 IP-Netzwerk-Kameras für Live-Bilder aus Ihrem Serverraum.
• Erstellen Sie mehrere und/oder verschiedenen Warnungen/ Alarmierungen für jeden installierten Sensor.
• Frei konfigurierbare Schwellenwerte für jeden einzelnen Sensor: Ein Alarm wird abgesetzt sobald der jeweilige Schwellenwert eines Sensors erreicht bzw. überschritten wird
• Bedingte Alarmierung (Smart Alert): Bedingungen für die Alarmierung können so konfiguriert werden, dass Warnungen (Alerts) ausgelöst werden sobald der Schwellenwert eines Sensors und/ oder die Schwellenwerte einer frei konfigurierbaren Kombination von Sensoren erreicht bzw. überschritten werden.
• Konfigurieren Sie bis zu 32 einzelne Alarme und einen Smart Alert.
• USB-Anschluss für optionales USB-Modem.
• Redundante Stromversorgung: Zwei Stromeingänge für den Anschluss an zwei separate Stromquellen (Dual reduntant Power Supplies). Das für die redundante Stromversorgung notwendige zweite Netzteil ist nicht im Lieferumfang enthalten und muss separat bestellt werden.
• Integrierbar mit verschiedenen Open-Source-SNMP-Überwachungs Pakete wie bspw. Nagios oder MRTG
• Das Gerät kann über SNMP abgefragt werden.
• In Kürze erhältlich: Intuitive grafische Management-Software
  Die optionale Management-Software bietet eine einfach zu bedienende und einheitliche Grafische Oberfläche (GUI) sowohl für die Überwachung und wie auch die Konfiguration von bis zu 3.000 ENVIROMUX-Einheiten und alle angeschlossenen Sensoren.
• Sicherheit: HTTPS, SSLv3, AES 256-Bit-Verschlüsselung, Benutzername / Passwort-Authentifizierung (16 Zeichen), Erstellung von (eingeschränkten) Benutzerkonten mit individuell stzbaren Zugriffsrechten.
• Ideal für eine breite Palette von Anwendungen, einschließlich dem Rack- und IT-Infrastruktur-Monitoring sowie der Überwachung von Lager- und Kühlhäusern oder jedem anderen unbemannten Bereich der permanent überwacht werden muss.

Kontrolle/ Steurerung/ Konfigurtaion/ Überwachung mit dem ENVIROMUX-1WP

Web-Oberfläche

• Die Konfiguration kann über eine Web-Seite vis Internet / LAN erfolgen.
  • Wenn das ENVIROMUX-1WP als IP-Remote-Sensor für eine Enterprise Überwachungs-Einheit ENVIROMUX-2D / 5D / 16D verwendet wird, wird das ENVIROMUX-1WP über das ENVIROMUX-xD Web-Interface konfiguriert.
• Unterstützt alle gängigen Browser:
  Internet Explorer 6.0 und höher, Firefox 1.5 und höher, Netscape 9, Google Chrome, Safari 1.3 und höher für Mac und Safari 3.0 und höher für PC.
• Konfiguration von Sensor-Schwellwerten, Methoden und Formate von Alarmen sowie System-Datenprotokollen.
• Ansicht und Bearbeiten von aktuellen Sensorwerten, Schwellwerten und Alarmzuständen.
  • Alle angeschlossenen Sensoren können auf einer Übersichtsseite angezeigt werden.
  • Benutzerdefinierte Einstellungen können Sensoren automatisch in den Normalzustand zurückversetzen, wenn ein Alarmzustand gelöscht wird.
  • Die Sensoren werden automatisch beim Einschalten der ENVIROMUX-1WP erkannt. Zudem können neue Sensoren über den "Detect Devices" -Buttons auf der Übersichtsseite erkannt und hinzugefügt werden.
• Anzeigen und Bearbeiten von Einträgen in den gespeicherten Systemprotokollen.
• Ereignisprotokoll-Datensätze für Systemwarnungen: Speichert bis zu 200 Einträge.
• Datenprotokoll der Sensormesswerte (minütliche Protokollierung): Speichert bis zu 43.000 Einträge pro Sensor.
• Das Datenprotokoll kann als "Kommata getrennte" Textdatei heruntergeladen werden.
• Konfiguration von IP-Informationen (Adresse, Subnet-Mask, Standard-Gateway, DNS, etc.), administrativen Benutzereinstellungen und Einstellungen zur Datenprotokollierung .
• Bis zu 9 Benutzer können gleichzeitig auf die Web-Seite zugreifen.
• Berechtigungen, Zeitplan und Warnmethoden (Alarmierungen) sind für jeden Benutzer konfigurierbar.
• Konfigurieren Sie bis zu 32 Sensorbedingungen (Alerts).
• Konfigurieren Sie einen Smart Alert: Kombination verschiedener Alerts um eine Warnmeldungen zu senden.

Telnet

• Überwachung via Telnet über das textbasierte Menüsystem.
• Der Zugriff via Telnet erfolgt gesichert über die Eingabe von Benutzername / Passwort.
• Das System speichert die Anmeldeinformationen verschlüsselt.
• Zwei Benutzerebenen: Benutzer und Administratoren.

Netzbetrieb/ Network Operation

• SNMP-Unterstützung, so dass eine Integration in Netzwerk-Management-Plattformen problemlos möglich ist.
• Aktualisierung der System-Firmware.

Open Source Monitoring-Integration

• Mit Multi Router Traffic Grapher
• Datenprotokollierung (Data Logging) mit Syslog

Optionale Management Software (in Kürze erhältlich)

• Intuitive grafische Management-Software
  Die optional erhältliche bietet eine einfach zu bedienende, einheitliche Schnittstelle sowohl für die Überwachung und wie auch die Konfiguration von bis zu 3.000 ENVIROMUX-MICRO-T, ENVIROMUX-MICRO-TRHP, ENVIROMUX-1W und ENVIROMUX-1WP Einheiten und aller angeschlossenen Sensoren.
  Konfigurationsänderungen an mehreren angeschlossenen Geräte in einer Gruppe auf einmal via Push.
• So können ganz einfach bspw. neue Benutzer angelegt, E-Mail-Server erstellt oder neu konfiguriert und Netzwerk-, Sicherheits- und Systemeinstellungen etc. via Push-Nachricht auf allen Geräten einer Gruppe geändert werden.

Gruppierte Darstellung der Technischen Daten des ENVIROMUX-1WP

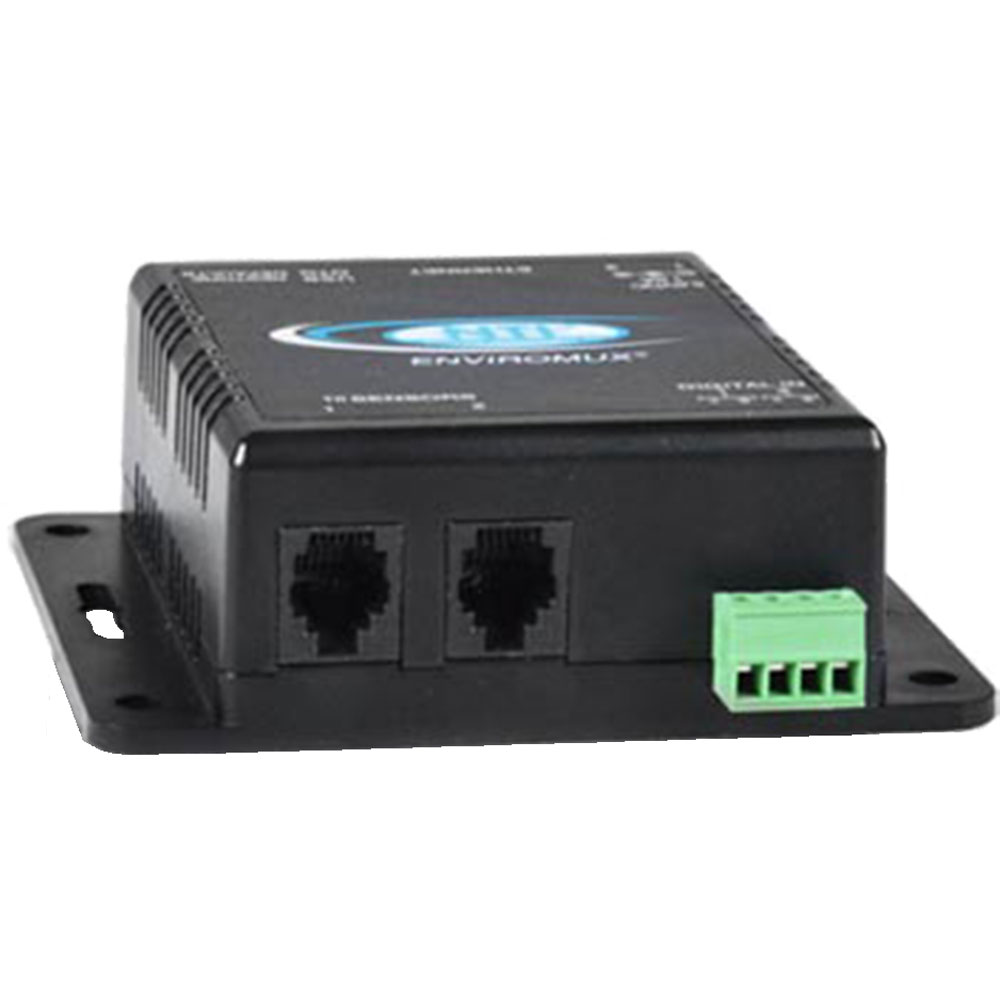

RJ11-Sensor-Ports

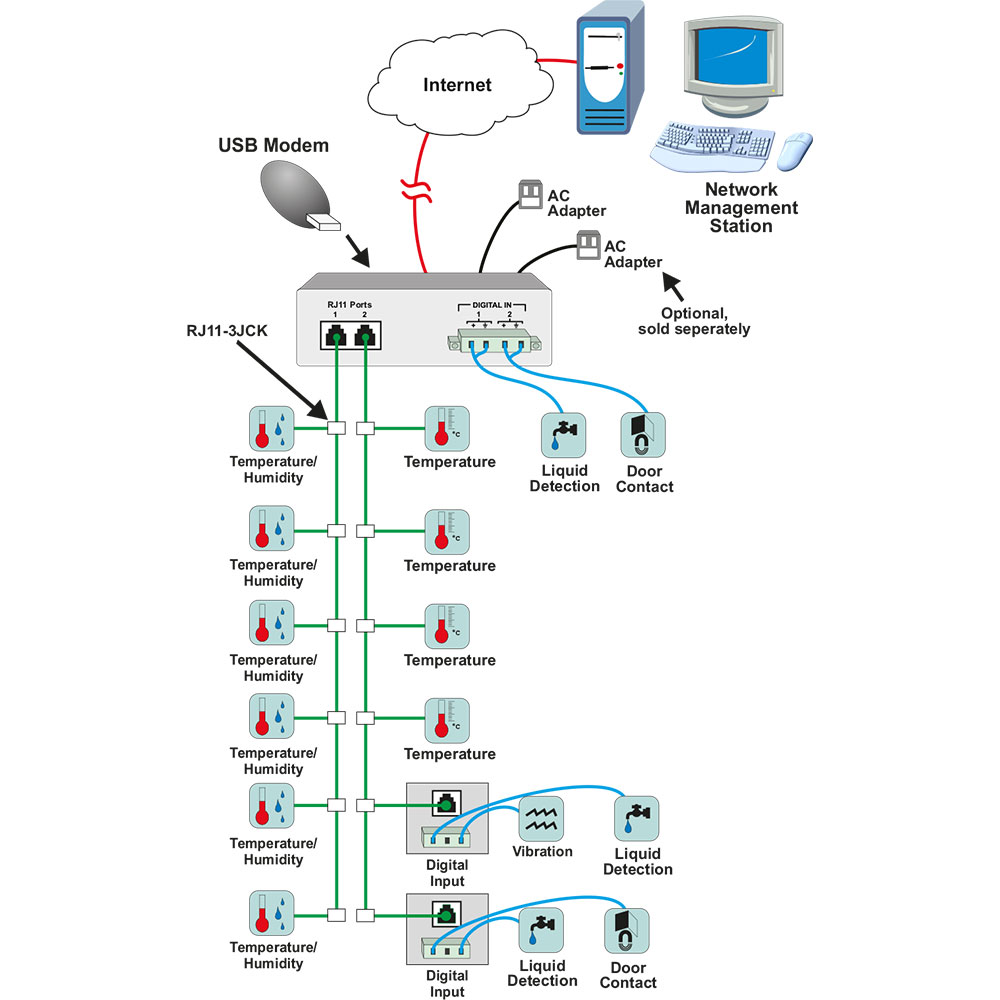

• Zwei RJ11 6P4C Buchsen zur Kaskadierung von 1-Draht-Temperatur-, Feuchte-, Taupunkt- und Thermoelement-Sensoren oder Digital Input Erweiterungen -  in beliebiger Kombination (Kaskadierung (Daisy-Chain) von bis zu 24 einzelnen Sensoren)
  • Anschluss von bis zu 24 Temperatur-, Thermoelement- oder jedem anderen Einzel-Sensor möglich
  • Anschluss von bis zu 8 dreifach 1-Draht-Kombisensoren für Temperatur, Feuchte und Taupunkt möglich (Jeder 3fach Kombisensor entspricht 3 Einzelsensoren)
  • Anschluss von bis zu 12 Digital-Input-Erweiterungen (ENVIROMUX-DI2-1W) für 24 weitere digitale Eingänge möglich (jeder ENVIROMUX-DI2-1W entspricht 2 Einzelsensoren)
  • Die maximale Kabellänge an jedem RJ11-Port kann bis zu 183 m (600 ft) betragen - je nach Konfiguration und Anzahl der angeschlossenen Sensoren. Dieses Maximum umfasst auch die Kabellänge eines jeden Sensors.
  • RJ11 Splitter oder T-Tap-Boards - für die bequeme Kaskadierung - sind separat erhältlich (NTI RJ11-3JCK).

Potentialfreie Kontakte

• Zwei Schraubenklemmenpaare zum Anschluss von Schließkontakten (Dry Contact) und/ oder Flüssigkeitserkennungssensoren.

USB-Anschluss

• Eine Micro-USB-Buchse (Typ B) zum Anschluss eines optionalen 3G USB-Modems.

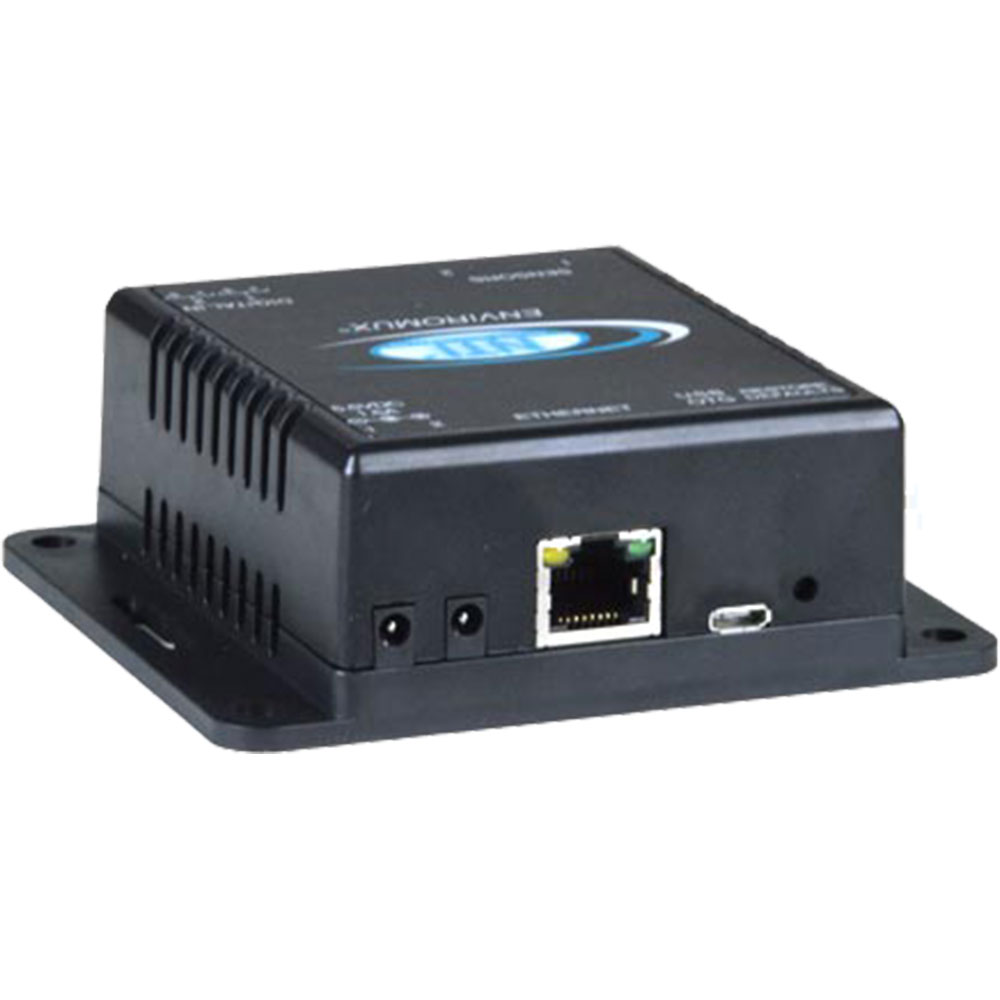

Ethernet Anschluss

• Ein RJ45-Buchse.
  10/100 Base-T Ethernet-Schnittstelle.

Unterstütze Protokolle

• HTTP / HTTPS, SNMP v1 / v2c, SMTP, TCP / IP, Syslog, SNTP, DHCP, SSLv3, AES 256-Bit, 3DES, Blowfish, RSA, EDH-RSA, Arcfour
  • SSLv3 wurde in den folgenden Browser-Versionen deaktiviert, dieses betrifft die HTTPS-Verbindung zum ENVIROMUX-1W:
    • Microsoft Edge
    • Firefox Version 34 und höher
    • Opera Version 25 und höher
    • Google Chrome Version 40 und höher
    • Internet Explorer und Safari: alle Versionen erlauben SSLv3, wenn es Verbindungsprobleme gebe sollte, prüfen Sie bitte, ob SSLv3 manuell deaktiviert wurde.
• Kompatibel mit jeder SNMP-Management-Software:
  Das Gerät kann über SNMP abgefragt werden.
• Betrieb und Konfiguration über HTTP/HTTPS-Web-Seite.
• Automatische Zuordnung der IP-Adresse des ENVIROMUX-1W über einen DHCP-Server möglich.
• Generiert SNMP-Traps, E-Mail-Benachrichtigungen, Syslog-Meldungen, und SMS-Nachrichten (über USB-3G-Modem).
  • Warnungen und Alrame werden in Ereignisprotokoll angezeigt, das über die webbasierte Benutzeroberfläche zugänglich ist.
  • E-Mail-Benachrichtigungen können an bis zu 9 Adressen gesendet werden.
    • Alamierung des/ der entsprechenden Benutzer kann über einen Zeitplan konfiguriert werden.
    • E-Mail-Benachrichtigungen sind nicht mit TLS kompatibel.
  • SMS-Benachrichtigungen können an bis zu 9 Nummern gesendet werden.

Abmessung

• BxTxH: 102x93x35 mm (4x3.65x1.37 in).

Stromversorgung

• Built-in Power over Ethernet und Dual DC Power bieten eine dreifache Strom-Redundanz.
  Wenn die erste Stromquelle ausfallen, wechselt das Gerät automatisch - und ohne Unterbrechung - auf die zweite Stromquelle.
• Das Gerät bezieht Strom von der Quelle mit der höchsten Gleichspannung (nominal 5,5 V). Wenn zwei oder mehr Quellen haben genau die gleiche Spannung, wird es teilweise von jeder von ihnen zu ziehen.
• 110 bis 240 VAC bei 50 oder 60 Hz über AC-Adapter (nicht im Lieferumfang enthalten). Netzteile (PWR-SPLY-ELC) müssen separat erworben werden.
• Eingangsspannung: 5,5 VDC ± 5%

Umweltbedingungen

• Betriebs- und Lagertemperatur: -4 bis 167 ° F (-20 bis 75 ° C).
• Relative Luftfeuchtigkeit (Betrieb & Lagerung): 0 bis 90% nicht kondensierende Luftfeuchte.

Zulassungen

• CE, RoHS.

Garantie

• Herstellergarantie: 2 Jahre.
