Beschreibung
Mit moderner Technologie Energiekosten effektiv senken
Die neuen EDV-Kühlgeräte realisieren eine revolutionäre Energieeffizienz durch:
- Innovative Hybrid-Technik
- Heat Pipe-Technologie
- Drehzahlgeregelte Komponenten
- Einzigartigen Mehrspannungsfähigkeit für den weltweiten Einsatz
- Touchdisplay für eine intuitive Bedienung
- 75% Energieeinsparung gegenüber der Standard-Kühltechnik
- Kühlluftmanagement durch Kaltgangtechnologie
Technische Daten
- BxTxH: 800x1000x1320mm plus Kühlgerät
- Stabiler geschweißter Trägerrahmen
- Serverschrank ist komplett abgedichtet (IP54)
- Fronttür
mit 4mm schwarzem Sicherheitsglas mit versenkbarem Drehhebelverschluss
mit Mehrpunktschließung, abschließbar, Türöffnungswinkel fast 180°.
Die Fronttür ist innen mit einer Isoliermatte ausgestattet um
Kondenswasser an der Scheibe zu unterbinden.
- Rücktür als Vollblechtür mit versenkbarem Drehhebelverschluss mit Mehrpunktschließung, abschließbar, Türöffnungswinkel fast 180°
- 2 Seitenteile abnehmbar
- Alle Verkleidungselemente sind abgedichtet
- Dach- Trägerplatte für das Kühlgerät
- 4 Stück stufenlos tiefenverstellbare, 19"-Befestigungsschienen nach DIN 41494 (IEC-Norm 297)
- zusätzliche 3. Ebene als Hutprofil zur Unterstützung von weniger tiefen Einbauten
- Kabelschleuse zum individuellen Einsatz im Boden oder im Dach
- max. Schrankbelastung 400kg
- Gewicht ca. 110 kg (mit Kühlgerät)
- 4 Nivellierfüße
- Erdungsset für alle abnehmbare Blechteile
- zentraler Erdungspunkt M8 im Boden
- Material: Stahl-Tiefziehblech
- Oberfläche: Pulverbeschichtung RAL 7035 (lichtgrau)
- 2 Schlüssel für alle Schlösser
Dachaufbau-Kühlgerät
Blue e+ Durchschnittlich 75 % Energieeinsparung durch
drehzahlgeregelte Komponenten und Heat Pipe-Technologie. Weltweiter
Einsatz durch einzigartige Mehrspannungsfähigkeit. Längere Lebensdauer
aller Komponenten im EDV-Schrank und Kühlgerät durch bauteilschonende
Kühlung. Intuitive Bedienung durch Touchdisplay und intelligente
Schnittstellen.
- Nutzkühlleistung L35 L35 50/60 Hz:1,3 / 1,3 kW
- Nutzkühlleistung L35 L50 50/60 Hz:0,76 / 0,76 kW
- Nennleistung L35 L35 50/60 Hz:0,67 / 0,67 kW
- Nennleistung L35 L50 50/60 Hz:0,61 / 0,61 kW
- Bemessungsbetriebsspannung:110-240 V, 1~, 50/60 Hz; 380-480 V, 3~, 50/60Hz
- Temperaturregelung: e+ Controller (werkseitige Einstellung +35 °C)
- Abmessungen [BxHxT]: 700x308x560 mm
- Material: Stahlblech
- Farbe: RAL 7035
- Kälteleistungszahl (EER) 50/60 Hz:2,04
- Kälteleistungszahl (SEER) 50/60 Hz:5,3
- Kältemitteltyp / Menge:R134a / 590g
- Betriebstemperatur:-20 °C bis 55 °C
- Temperatur-Einstellbereich:20 °C bis 50 °C
- Lagertemperatur:-40 °C bis 70 °C
- Schutzart IP nach IEC 60529: Innenkreislauf / Außenkreislauf IP 54 mit Faltenfilter
- Gewicht:38 kg
- Material: Stahlblech
- Farbe: RAL 7035
Optionaler Zubehör
- Überwachungssystem; - Kondensatverdunster; - Türkontaktschalter; - Feuer-LöschanlageDieser gekühlte IT-Schrank wird gelistet in: Serverschrank klimatisiert
Hoch effektive Kühlung durch modernste Kühltechnik:

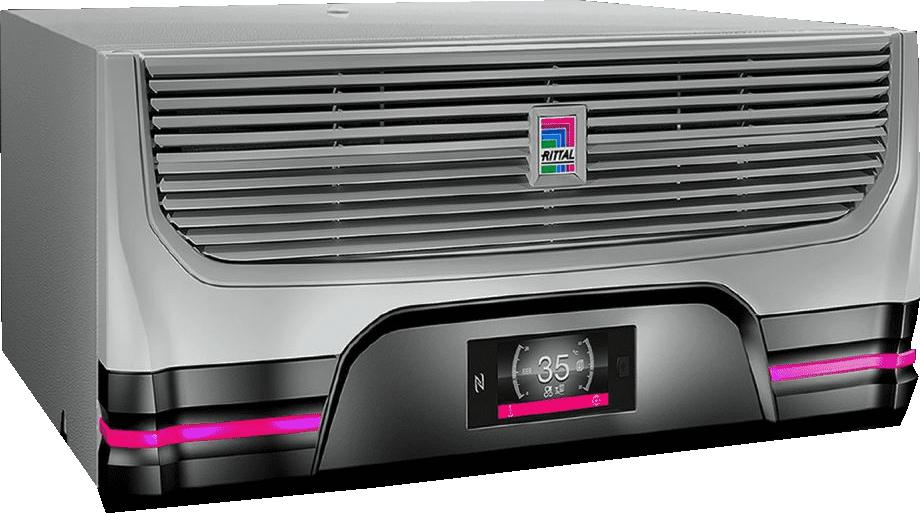

 | Dachaufbau-Kühlgerät Blue e+ Durchschnittlich 75 % Energieeinsparung durch drehzahlgeregelte Komponenten und Heat Pipe-Technologie! |

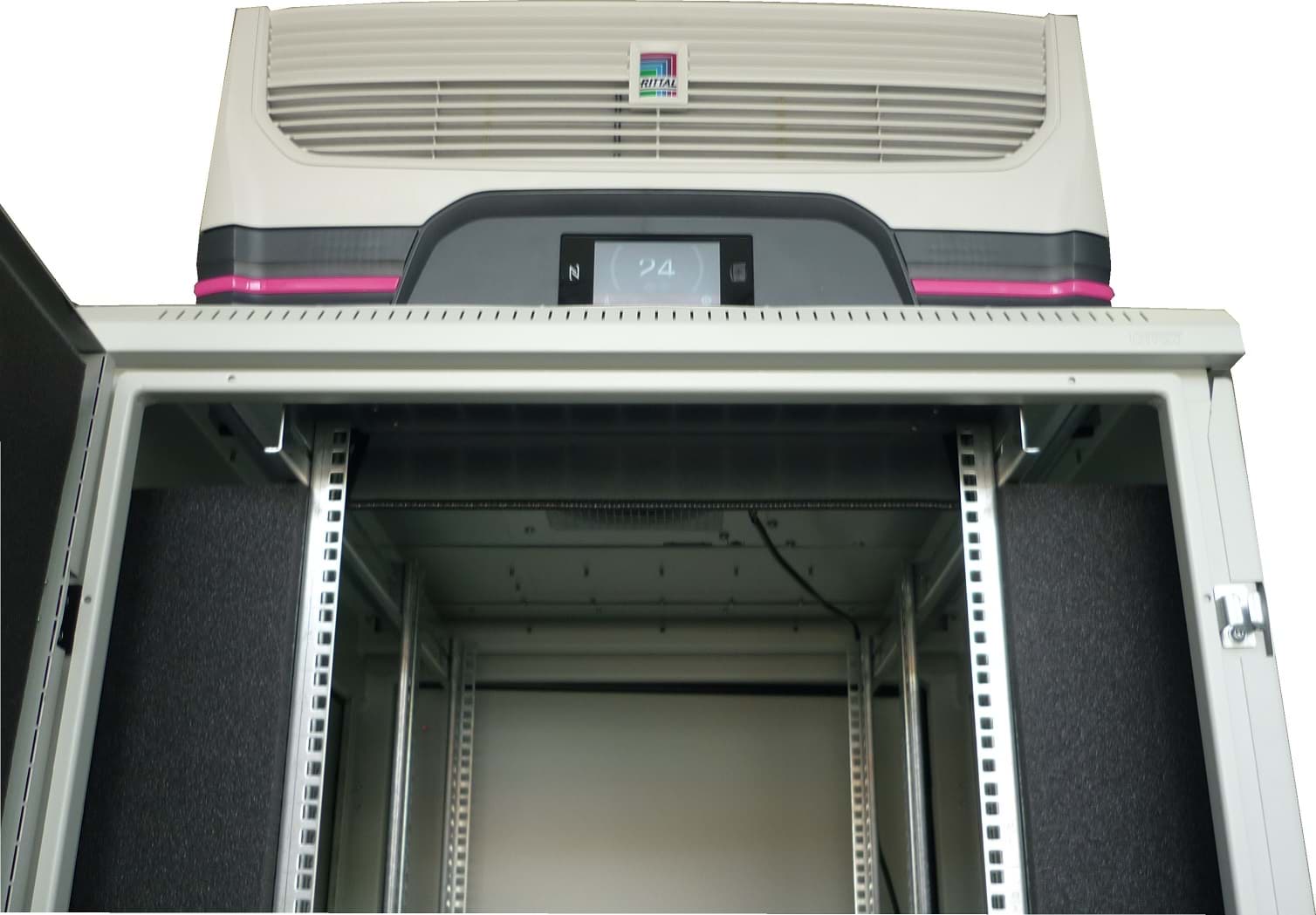

 | Um die Bildung von Kondensatwasser zu minimieren, ist der 19 Zoll-Schrank komplett abgedichtet. Alle Verkleidungselemente sind abnehmbar für Montage- und Wartungsarbeiten. |

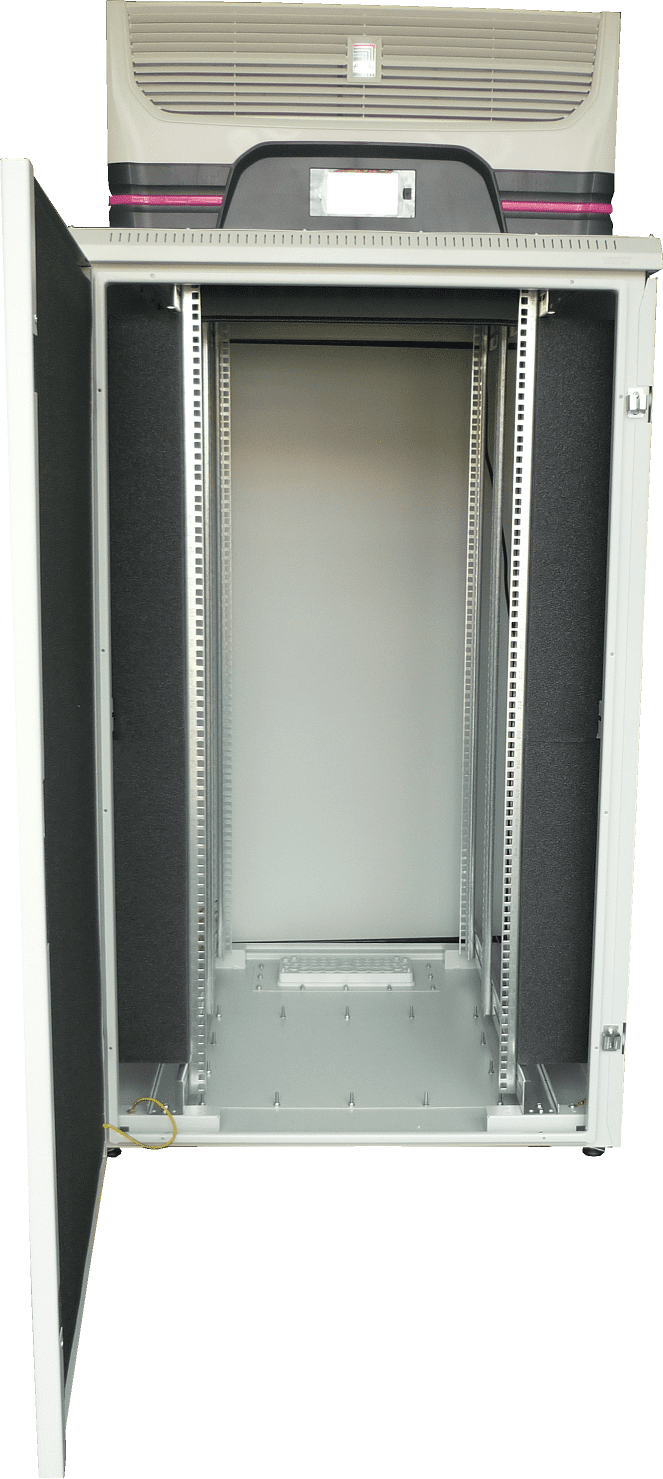

Optimierung der Kühlung mit dem energieeffizienten Kaltgangsystem
Zusätzlich zur hohen Effizienz des neuen Kühlgeräts steigern wir den Wirkungsgrad, indem wir den IT-Schrank in einen Kalt- und einen Warmbereich aufteilen. Dadurch kann die gekühlte Luft noch effektiver genutzt werden, was wiederum Kosten einspart. Dieses energieeffiziente Kaltgangsystem findet vorzugsweise Anwendung in modernen Rechenzentren. Wir verwenden ähnliche Technologien, passen sie jedoch individuell auf jeden IT-Schrank an.
Die Effizienz des Kühlkreislaufs wird durch eine gezielte Luftführung weiter gesteigert. Die gekühlte Luft wird nicht einfach unkontrolliert in den Schrankinnenraum geblasen, sondern gezielt abgefangen und in den vorderen Freiraum zwischen der 19 Zoll-Ebene und der Vordertür geleitet. Durch die Schließung des seitlichen Zwischenraums zwischen der Schrankaußenwand und der Befestigungsschiene entsteht ein Kaltluftkanal vor den eingebauten Geräten (Kaltgangsystem). Offene Bereiche in der Montageebene können mit Blindplatten verschlossen werden.
Die durch die eingebauten aktiven Geräte erzeugte Prozesswärme wird hinter der Montageebene abgefangen, vom Kühlgerät angesaugt und im vorderen (Kaltgang-) Bereich erneut klimatisiert ausgestoßen. Auf diese Weise entsteht ein effektiver Kühlkreislauf ohne klimatische Kurzschlüsse.
|

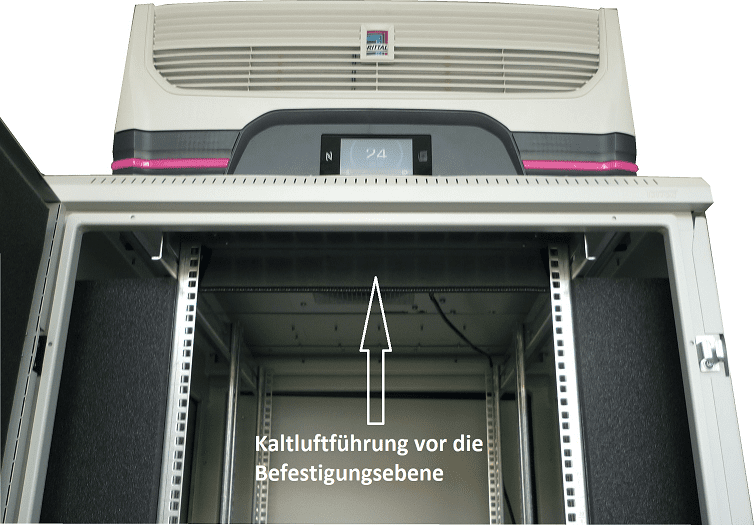

| Die Kaltluft wird mit einem Luftleitblech direkt vom Rittal-Kühlgerät vor die Montageebene geführt. Durch Verschließen der offenen Bereiche mit Blindplatten in der Montageebene wird die Kaltluft zielgerichtet dorthin geführt die der Betreiber frei gelassen hat. Die Befestigungsebene und die abgedichtete Fronttür bilden einen effektiven Kaltluftkanal. |
|

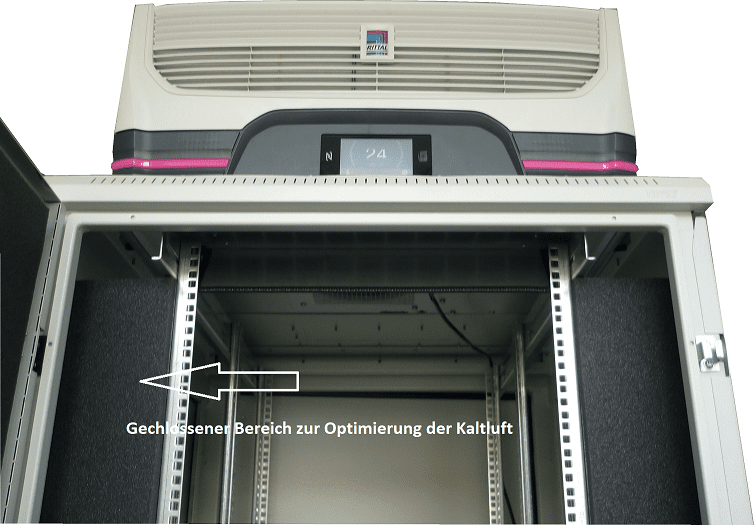

| Verschluss des offenen Bereiches zwischen Montageebene und Seitenwand. Dadurch kein Verlust der Kühlung und eine effektive, energiesparende Nutzung der Luft. |
Verkleidung
Alle Verkleidungselemente sind für Wartungszwecke abnehmbar. Durch einen abgedichteten Kabelauslass können Kabel durch den Schrankboden oder Deckel geführt werden.
Wichtiger Hinweis:
Das Kühlgerät gibt Abwärme in den Raum ab. Hierdurch kann der Aufstellort erwärmt werden! Der Aufstellungsort und damit die Anordnung des Kühlgerätes muss so gewählt sein, dass keine Stauwärme entsteht und eine gute bauseitige Be- und Entlüftung gewährleistet ist.
Die Prüfung und Berechnung der notwendigen Leistung des Kühlaggregates für eine störungsfreie Funktion der eingebauten Komponenten obliegt dem Kunden.
Beratung und Unterstützung von 19 Zoll-Tec unter: 06727/75570-55
